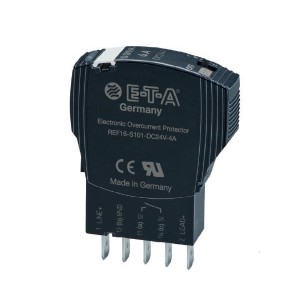

E-T-A?斷路器?型號：REF16-S114-DC24V-2A?
REF16-S器件擴展了產品組?電子過流保護?，適用于DC 24 V應用。
寬度僅為12.5 mm，可選擇性地保護所有DC 24 V負載電路。這是通過在短路情況下的有效電子電流限制和通常為1.25×IN的過載關閉的組合來實現的。結合ETA插座80plus和81plus，REF16-S?
可以快速，方便，靈活地安裝。基座允許通過插入式橋接器進行配電和信號分配。
此外，REF16-S鎖定在插座上，可以分配給鍵控引腳固定電流或插槽。安裝尺寸符合內置安裝標準DIN 43880。
DC 24 V開關電源在自動化技術中經常使用。但是，在過載的情況下，它們控制輸出電壓，該電壓應為所有連接負載供電。因此，如果系統的單個用戶中發生錯誤，則所有其他負載電路中的電壓都會中斷。通常，這不僅會導致未定義的錯誤情況，甚至?xí)?dǎo)致機器或系統停機。
這正是REF16-S通過比開關電源更快地響應過載條件而介入的地方。最大可能的過電流通常限制在所選額定電流的1.25倍（見表1）。這使得可以接通高達20,000μF的容性負載，但在過載或短路時將其關閉。為了適應負載條件，額定電流的固定值為0.5 A ... 10 A.?操作和故障條件由多色LED，無電位信號觸點或集成的短路保護狀態輸出指示。通過遠程復位信號或遙控信號ON / OFF可以進行遠程操作。直接在設備上的手動ON / OFF開關允許有針對性地調試各個負載電路。
一旦REF16-S檢測到其負載電路中的過載或短路，它就會阻斷負載輸出晶體管，從而中斷故障電路中的電流。故障排除后，REF16-S的負載輸出通過電子復位信號重新激活，或通過直接按下設備上的ON / OFF開關手動重新激活。
基本特征：
技術細節：
| ??工作電壓UB | ? DC 24 V（18 ... 30 V） |
| ? 連接 |
? LINE +（1） ? GND（12（b）） |
| ??額定電流IN |
? 固定電流： ? 0.5 A，1 A，2 A，3 A，4 A，6 A，8 A，10A ? |
| ??靜態電流I0 |
? 在ON狀態：典型值8 mA， |
| ? 通過發信號通知運行狀態 |
? -單元被切換 ? ? 的負載電路控制 ??橙： ? -過載，直至關機 ?紅色： ? -一個過載/短路之后 ? 斷開 ? 短路到關斷-? ? -在低電壓 ? -設備經由關斷 ? 控制輸入IN +? ? ：OUT ? 經由設備關-? ? ? 開/關開關 ? - 缺少工作電壓
|
| ? 負載電路 | |
| ? 負載輸出 |
? 功率MOSFET開關輸出 ? （加開關） |
| ??連接 | ? 負荷+（2） |
| ? 過載和短路電流關閉 ? |
? 典型值1.25 x IN? ? ，有效電流限制 |
| ? 斷開 |
? 見時間/電流特性 ? 典型值80 - 800 ms，具體取決于額定電流 |
| ? 溫關斷 |
? 內部溫度監控， ? 電子關機 |
|
? 低壓? 工作電壓監控 |
? OFF：典型UB <14 V? ? ON：典型UB> 17 V? ? ，自動OFF和ON切換 ? |
| ? 接通延遲tStart |
? 每次上電后， ? 復位后和應用UB???后2 ms |
| ??關閉負載電路 | ? 電子關閉，無電流隔離 ?? |
| ? OFF狀態下負載電路中的漏電流 | ? 典型值1 mA?? |
| ??電容負載 | ??高達20000μF |
| ? Freilaufbeschaltung | ? 推薦用于感性負載的外部續流二極管 ? |
| ? 多個負載輸出的并聯連接 | ? 不允許 |
認證：
| ? 檢查 ? | ? 額定電壓 ? | ? 額定電流 ? |
| ? UL 2367 | ? DC 24V | ? 0.5 A ... 10 A. |
驗收說明
客戶收到貨物時，請收貨人務必在配送工作人員面前當場確認收到的貨物無破損、封箱帶未開啟的情況下簽收。如貨物外箱貼有易碎標識，請務必當場開箱檢查箱內 貨物是否有破損。如有損壞,可直接在簽收單上注明：內件損壞,本人拒收字樣,由物流公司再返回；如產品不符，您可拒收。如外包裝有明顯損壞跡象（拍下包裝）,您也可以拒收該貨品,并及時通知我們，我們會處理并承擔由此而產生的運輸費用； 如您簽收有明顯損壞跡象的外包裝后再投訴貨物有誤或有損壞，恕我們不能受理。
質保說明
德普瑞工業商城所售商品為國外原廠家生產的，所以都是由廠家提供售后服務，保質期的時間一般為半年到一年不等，具體保質期都是依據原廠提供的為準。如果發生質量問題，界定歸屬的最終權力屬于原廠家。德普瑞工業商城一般不提供現場安裝（特別要求除外）；保質期內可修可換；供貨的同時一般同時提供廠家的原始說明書，使用手冊等。
返修服務說明
由于返修所需要承擔責任的界定和所產生費用的支付問題，參閱驗收說明。在此過程中我們只對我們提供的服務負責；由于返修是進出口免增值稅進出關，所以流程較正常清關流程復雜，時間較正常清關流程長；具體時間無法準確預測。此過程中產生的費用（國內運費，國際運費，四次海關清關招待費，廠家維修費）先由德普瑞墊付，在國外廠家維修好之后，我們依據責任歸屬，付清相關費用，商城安排發貨。
| 規格參數 | |
|---|---|
| 制造商型號 | REF16-S114-DC24V-2A |
| 額定電壓(AC V) | 24V |
| 電流(A) | 2A |
| 貨期 | 4-6周 |
技術細節：
| ??工作電壓UB | ? DC 24 V（18 ... 30 V） |
| ? 連接 |
? LINE +（1） ? GND（12（b）） |
| ??額定電流IN |
? 固定電流： ? 0.5 A，1 A，2 A，3 A，4 A，6 A，8 A，10A ? |
| ??靜態電流I0 |
? 在ON狀態：典型值8 mA， |
| ? 通過發信號通知運行狀態 |
? -單元被切換 ? ? 的負載電路控制 ??橙： ? -過載，直至關機 ?紅色： ? -一個過載/短路之后 ? 斷開 ? 短路到關斷-? ? -在低電壓 ? -設備經由關斷 ? 控制輸入IN +? ? ：OUT ? 經由設備關-? ? ? 開/關開關 ? - 缺少工作電壓
|
| ? 負載電路 | |
| ? 負載輸出 |
? 功率MOSFET開關輸出 ? （加開關） |
| ??連接 | ? 負荷+（2） |
| ? 過載和短路電流關閉 ? |
? 典型值1.25 x IN? ? ，有效電流限制 |
| ? 斷開 |
? 見時間/電流特性 ? 典型值80 - 800 ms，具體取決于額定電流 |
| ? 溫關斷 |
? 內部溫度監控， ? 電子關機 |
|
? 低壓? 工作電壓監控 |
? OFF：典型UB <14 V? ? ON：典型UB> 17 V? ? ，自動OFF和ON切換 ? |
| ? 接通延遲tStart |
? 每次上電后， ? 復位后和應用UB???后2 ms |
| ??關閉負載電路 | ? 電子關閉，無電流隔離 ?? |
| ? OFF狀態下負載電路中的漏電流 | ? 典型值1 mA?? |
| ??電容負載 | ??高達20000μF |
| ? Freilaufbeschaltung | ? 推薦用于感性負載的外部續流二極管 ? |
| ? 多個負載輸出的并聯連接 | ? 不允許 |
認證：
| ? 檢查 ? | ? 額定電壓 ? | ? 額定電流 ? |
| ? UL 2367 | ? DC 24V | ? 0.5 A ... 10 A. |
