低壓斷路器又稱自動空氣開關或自動空氣斷路器，簡稱斷路器。它是一種既有手動開關作用，又能自動進行失壓、欠壓、過載、和短路保護的電器。它可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?，已獲得了廣泛的應用。

低壓斷路器是低壓電器中最重要的保護及控制元件之一，主要用于工礦企業、高層建筑、賓館、醫院、機場、碼頭及現代居住小區中的低壓配電網中，用作保護交直流電器設備，使之免受過電流、逆電流、短路、過欠壓等異常情況的危害，同時也可用于不頻繁地起動電動機及操作轉換電路中。智能型低壓電器更適用于自動化變電站及現代電網的集中控制。

低壓斷路器的分類方式很多，按使用類別分，有選擇型（保護裝置參數可調）和非選擇型（保護裝置參數不可調）,按滅弧介質分，有空氣式和真空式（目前國產多為空氣式）。低壓斷路器容量范圍很大，最小為4A，而最大可達5000A。低壓斷路器廣泛應用于低壓配電系統各級饋出線，各種機械設備的電源控制和用電終端的控制和保護。

低壓斷路器按使用類別分為A、B兩類。A類為非選擇性;B類為選擇性 (帶短延時功能)。按設計形式分為開啟式(原萬能式或框架式)和塑料外殼式或模壓外殼式。按動作速度分為一般型和快速型(限流型斷路器)，按用途可分為配 電用、電動機保護用、漏電型斷路器等。每一類型都有其特點，相應其參數選擇亦有不同。

低壓斷路器的最主要技術參數包括：

1）額定電流Ie：額定電流指的是斷路器流過的規定電流。額定電流依照額定電壓不同，有一系列的值，其中最大的是殼體電流。例如32A的殼體電流，其額定電流可以從10A一直到32A。

2）額定電壓Ue：指斷路器額定的介電能力。同樣，額定電壓也是一系列值，其中最大的值被稱為額定絕緣電壓Ui。一般的低壓斷路器，它的額定絕緣電壓都是690V。

3）額定極限短路分?jǐn)嗄芰cu：這個值是斷路器能夠分?jǐn)嗟淖畲箅娏髦?，并且分?jǐn)嗪?，斷路器也就“同歸于盡”了。

4）額定運行短路分?jǐn)嗄芰cs：這個值是斷路器能夠重復分?jǐn)嗟碾娏髦?，并且分?jǐn)嗪螅瑪嗦菲鬟€能繼續作戰。

5）額定短路接通能力Icm：這個值是斷路器能夠接通的最大電流值。由于短路電動力與電流的平方成正比，因此它的另一“番號”叫斷路器的動穩定性。

6）額定短時耐受電流Icw：這個值是斷路器在1s的時間內允許通過的最大電流值，它代表了斷路器抵御短路電流熱沖擊的能力，因此這個參數又被稱為熱穩定性。

但是在實際工作當中，由于斷路器選型不當或標注不全往往會給設備成套、 安裝及日后的正常使用帶來很多問題及隱患，根據近幾年來的工作經驗總結，低壓斷路器設計選型常見問題主要存在以下兩個方面：

一.低壓斷路器選型標注不全;

二.低壓斷路器設計選型考慮問題不全面，很多必要的步驟未考慮。

一.低壓斷路器選型標注不全

我們以一個比較有代表性的塑殼斷路器(CM1)標注作為范例：CM1-1XXHP。從這個范例標注中我們可以假設該斷路器殼架等 級電流為100A，額定極限分?jǐn)嗄芰楦叻謹嘈?H),帶電動操作機構(P),極數為三極，脫扣方式及附件為熱動-電磁(復式)脫扣并帶分勵脫扣，電動機 保護用，額定電流為80A，這就是這個范例給我們帶來的全部信息。在我們的設計圖紙中，斷路器殼架等級電流、極數及額定電流的選擇比較容易，一般不會有遺 漏，比較容易發生問題的是額定極限分?jǐn)嗄芰?、脫扣方式及附件、配電用途的?biāo)注。

1.額定極限分?jǐn)嗄芰?ICU)：

額定極限分?jǐn)嗄芰CU：制造廠按相應的額定工作電壓規定斷路器在規定的條件下應能分?jǐn)嗟臉O限短路分?jǐn)嗄芰χ?用預期分?jǐn)嚯娏鞅硎?在交流情況下用交流分量有效值表示)。額定分?jǐn)鄻O限能力按樣本資料分為基本型(C)、標準型(L)、較高分?jǐn)嘈?M)、高分?jǐn)嘈?H)；

具 體選擇哪種形式主要根據短路電流計算來確定，在設計中應避免兩件事：一是不標明分?jǐn)嗄芰?，二是不進行短路電流計算而盲目選型。不標明斷路器分?jǐn)嗄芰褪菍?分?jǐn)嗄芰Φ倪x擇權交給了配套廠家，而廠家通常是憑經驗選型或選擇低分?jǐn)嗄芰Φ臄嗦菲鲝亩?jié)省造價，這樣就會造成有些斷路器的分?jǐn)嗄芰_(dá)不到具體工程要求從 而造成隱患。不進行短路電流計算,就無法對分?jǐn)嗄芰Φ倪x擇作出準確的判斷，為保險起見設計人員通常選擇較高分?jǐn)嘈突蚋叻謹嘈偷臄嗦菲?，這樣做表面上沒有什 么錯誤，但對于一個完整的電氣工程設計是有欠缺的，在一定程度上會造成工程造價不合理提高。

2.脫扣方式及附件

通常用于短路保護和過載保護的脫扣器，有以下幾種：

(1)瞬時脫扣器：即沒有人為延時動作的脫扣器。此種瞬時特性的過電流保護通常能無選擇性地迅速切除短路故障。

(2) 三段保護特性脫扣器：具有長延時、短延時及瞬時脫扣器的過電流保護，是較完整的保護方式，瞬時脫扣器的整定值，其動作時間約為0.02秒;Izd2為短延 時脫扣器整定值，其動作時間約為0.1~0.4秒;Izd1為長延時脫扣器整定值，其動作時間可以不小于10秒鐘。一般瞬時脫扣器用作短路保護;短延時脫扣器可作短路保護，也可作過載保護;長延時脫扣器只作過載保護。根據需要可以組合成二段保護(瞬時脫扣加短延時脫扣，或者瞬時脫扣加長延時脫扣)，也可有一段保護(瞬時脫扣或短延時脫扣)。

(3)復式脫扣器：斷路器中的電磁脫扣器加上熱脫扣器合稱復式脫扣器。電磁脫扣具有瞬時特性，可保護短路。熱脫扣器具有長延時特性，可保護負載，故復式脫扣器具有二段保護特性。通常的配電用途斷路器都是選擇熱動-電磁(復式)脫扣，而在一些電動機經濟型協調配合中可選用電磁脫扣和熱繼電器保護電動機。

斷路器的附件通常有報警觸頭、分勵脫扣器、輔助觸頭、欠電壓脫扣器，具體選用附件需根據工程需要確定，這里強調的是分勵脫扣器控制電源的選擇，通常分勵脫扣 器默認的的電源規格為AC230V、400V，但如果控制電源為DC24V,例如：用于消防聯動;則圖紙斷路器標注應標明分勵脫扣器脫扣電壓采用 DC.24V，否則一旦訂貨，由于分勵脫扣器電源規格與控制電源不匹配，安裝時施工人員需在現場另外增加一個DC24V中間繼電器并增加一路交流控制電 源，給安裝造成了不必要的難度。

3.保護用途

斷路器一般分為配電用及保護電動機用，設計人員經常容易忽略的是電動機保護用斷路器 忘記標注，通常斷路器選型默認為配電型，由于配電用斷路器過電流脫扣器瞬動倍數比保護電動機用斷路器低，這樣一旦電動機保護用斷路器選用了配電型，就有可能造成斷路器的瞬時整定電流不能躲過線路的正常工作啟動電流，從而造成頻繁跳閘，無法正常啟動電動機。

二.低壓斷路器設計選型考慮問題不全面

低壓斷路器的選擇應同時滿足下面各項要求：

1.保證在正常工作條件下不應切斷電路。

(1)正常工作時不切斷:Izd1≥Ijs;Ijs：計算電流由線路的計算電流來決定斷路器的額定電流，這是低壓斷路器設計選型最基本的一個步驟，很多設計者在完成這一步驟后就萬事大吉了，實際上還有很多問題和步驟應該在設計中予以充分考慮。

(2)用電設備啟動時不切斷電路(按單臺或配電線路中最大一臺籠型電動機直接啟動):

配電用斷路器的瞬時過電流脫扣器整定電流應躲過配電線路的尖峰電流。根據中國航天工業規劃設計研究院等編《工業與民用配電設計手冊》(第三版)：P116-(11-6)公式：

即Izd3≥1.2[IqM1+Ijs(n-1)]

式 中Izd3為斷路器的瞬時過電流脫扣器整定電流;IqM1為線路中最大一臺電動機的全啟動電流(A)，其值可取電動機啟動電流的2倍;Ijs(n-1)為 除啟動電流最大的一臺電動機以外的線路計算電流(A)。根據《通用用電設備配電設計規范》GB50055-93,2.4.4條第3款規定:瞬動過電流脫扣 器或過電流繼電器瞬動元件的整定電流，應取電動機啟動電流的2~2.5倍。

2.發生接地故障時應保證在規定時間內切斷。

根據《低壓配電設計規范》GB50054-95，4.2.3條規定，當保護電器為符合JB1284-1985《低壓斷路器》的低壓斷路器時，短路電流不應小于低壓斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍。

(1)運用瞬時脫扣器時:Id1≥1.3Izd3.

(2)帶有短延時脫扣器時:Id1≥1.3Izd2.

(3)當帶有零序保護時:Id1≥1.3Izd0(一般用于主干線).

式中:Id1為單相接地故障電流，Izd0為斷路器零序保護整定電流.

(4)當采用剩余電流保護時:Id1≥1.3IzdG(一般用于主干線).

式中IzdG為斷路器剩余電流保護整定電流.

由于單相接地短路電流較小，斷路器的瞬時脫扣器一般較難滿足要求，可用其長延時脫扣器作后備保護，必要時可加裝零序保護裝置，或在中性線上加裝電流互感器-電流繼電器，或采用漏電繼電器等方法以分?jǐn)鄶嗦菲鳌?/span>

3.保護電器應保證在導體達到過載溫度前切斷。

(1)過負載保護:根據《低壓配電設計規范》GB50054-95，4.3.4條規定，過負載保護電器的動作特性應滿足下列條件：

Ijs≤Izd1≤Iz.式中Iz為電纜或?qū)w載流量.

(2)短路熱穩定校驗:

a.根據《低壓配電設計規范》GB50054-95，4.2.2條第1款規定，當短路持續時間不大于5s時,絕緣導體的熱穩定應按下式校驗：

S≥I√t/K;式中：S為絕緣導體的線芯截面，mm2;A為短路電流有效值，均方根值A(chǔ);t在已達到最高持續工作溫度的導體內短路電流持續作用的時間，秒;K為不同絕緣的計算系數。

b.根據《低壓配電設計規范》GB50054-95，4.2.2條第3規定，短路持續時間小于0.1S時，應計入短路電流非周期分量的影響;本規范“條文”解釋?zhuān)喊聪率叫?yàn)：(K.S)2≥I.2t。

4.按線路的最大短路電流來校驗低壓斷路器的短路分?jǐn)嗄芰Α?/span>

本條的核心是短路電流的計算，由于很多工程設計周期過短或外部條件不明確，設計人員往往來不及進行詳細的短路電流計算而憑經驗確定斷路器短路分?jǐn)嗄芰虿环?地點場合盲目選擇高分?jǐn)嗄芰Φ臄嗦菲?，這些都會影響電氣工程的設計質量并造成工程造價不合理提高。尤其是大量工程施工方不按設計圖紙選定斷路器訂貨，設計 人員在驗收時如果不仔細核對或者對各配電區域短路電流沒有一個基本概念，就很容易出現問題，讓不合格的斷路器投入運行從而造成隱患。

5.保護電器上下級之間應有選擇性動作。

根據《低壓配電設計規范》GB50054-95，4.1.2條規定，“配電線路采用的上下級保護電器，其動作應具有選擇性;各級之間應能協調配和。但對于非 重要負荷的保護電器，可采用無選擇性切斷”。按本規范“條文”解釋?zhuān)酝捎谖覈?guó)保護電器的性能較差，在低壓配電系統中要做到選擇性保護是有困難的。目前低壓電器發展較快，熔斷器、斷路器的更新?lián)Q代產品的特性已有很大的改善。例如按新標準生產的熔斷器(NT型等)選擇比為1：16，具有三段保護的斷路器也 能大量生產，目前配電系統要做到選擇性已具有一定條件。但是考慮到低壓配電系統量大面廣，低壓配電系統要做到完善的選擇性還有困難。結合我國國情，低壓配 電系統只要部分滿足保護選擇性就可以了。即保證重要負荷不間斷供電，對于非重要負荷允許無選擇性切斷。

長期以來，設計人員習慣了對配電系統 的保護選擇性問題不作深究，斷路器選擇性保護對設計者來說一直是一個沒有很好解決的難題，在一些工程回訪中，故障點發生短路越級跳閘的現象屢有發生，但變 壓器主進線斷路器越級跳閘是應該絕對避免的。從一些斷路器選擇性保護的技術資料及文獻來看，設計者應著眼于以下幾個方面。

(1)上級不宜選用非選擇型斷路器，因這種情況屬無選擇性。特別是首端應有選擇性動作。

(2)上下級的選擇性配合，應用上下級斷路器的特性曲線配合選擇比較準確，只要上下級斷路器特性曲線不相交即可，當無斷路器特性資料時，可以用上下級的可靠系數選用。根據中國航天工業規劃設計研究院等編《工業與民用配電設計手冊》-P650公式(11-21)，

上級用選擇型斷路器(一般用于主干線)應按以下要求整定：

a.Izd2(上)≥1.2Izd3(下)或Izd2(上)≥1.2Izd2(下)

b.當帶有短延時脫扣器時,Izd3不宜太小，一般為：

Izd3=(12~15)Izd1.

(3)優先保證變壓器主進線斷路器的選擇性保護并兼顧配電柜出線斷路器的選擇性保護。主進線斷路器與各饋出線的保護電器都裝在低壓配電屏內,距離不 過幾米,在此范圍內發生短路和接地故障的概率很小,如經計算主進線斷路器瞬動電流小于下級開關的短路電流，可采取主保護不設瞬動脫扣器而只設長延時及短延 時整定電流，以避免故障時主斷路器無選擇性動作。并保證斷路器長(短)延時整定電流大于下級斷路器長(短)延時整定電流的1.2倍，短延時整定電流大于下 級斷路器瞬時整定電流的1.2倍。

(4)對于非選擇型斷路器，一般用于二級及三級配電出線回路中，比較可靠的選擇方法是通過一些廠家的保護 選擇性配合表或通過上下級斷路器的特性曲線配合選擇來實現，但這也有很多局限性，只有少數合資廠家提供了斷路器選擇性配合表，除選擇型斷路器外，大多數廠 家都未提供斷路器保護選擇性的配合數據，從目前斷路器發展的技術及工藝水平看非選擇型斷路器的選擇性配合保護還不能完全實現。

三.低壓斷路器選擇程序

1.根據計算電流Ijs初步選擇Izd1。

2.根據用電設備啟動條件校驗短路器，確定Izd1及Izd3。

3.按過負載條件選擇導線截面。

4.按短路保護要求校驗導體熱穩定。

5.計算保護電器處三相短路電流和所保護線路末端的接地故障電流Id。

6.校驗接地故障時，保護低壓斷路器動作的靈敏性。

7.校驗低壓斷路器的分?jǐn)嗄芰Α?/span>

8.分析上下級低壓斷路器選擇性要求。

9.以上各步驟，如達不到規定要求，應調整參數或采取其它措施。

低壓斷路器的選型是一項比較繁瑣的工作，本文所列舉的例子雖然涵蓋了斷路器選型的一些基本要素，但限于篇幅還有很多內容沒有深入討論，需要我們?cè)诮窈蟮脑O(shè)計工作中不斷的研究和細化。

知識延伸：低壓斷路器的結構分析
斷路器結構主要由如下四部分組成：
1、傳感原件

傳感元件又稱感受元件（如過電流脫扣器，欠電壓脫扣器，分勵脫扣器等），能感受到電路中的異常情況和操作人員的命令，或其他繼電保護系統的信號，通過傳遞元件使執行元件動作。傳感元件有許多類型，其動作原理不同。

（1）熱雙金屬脫扣器

熱雙金屬脫扣器是一種反時限保護特性的脫扣器，主要感受過載電流的大小，利用該電流通過熱雙金屬片使得雙金屬片彎曲而動作。通過熱雙金屬片的電流越大，它的彎曲變形越快越大，脫扣器的動作時間越短。

（2）電磁式脫扣器

電磁式脫扣器由電流線圈、鐵芯、銜鐵和反力彈簧構成。當過電流通過電流線圈時，銜鐵上產生的電磁力足以克服反力彈簧的彈簧力而吸向鐵芯，產生瞬時動作。改變彈簧力的大小可以改變動作電流值，多用于大短路電流的保護，如果采用阻尼裝置（油阻尼器或鐘表延時機構）配合，亦可得到延時動作。

分勵脫扣器也是一種電磁式脫扣器，它由電壓線圈、鐵芯、銜鐵和反力彈簧構成，由控制電源供電。它可以按照操作人員的命令或繼電保護信號使得分勵脫扣器動作，從而使斷路器斷開。一臺斷路器可以安裝一個或兩個分勵脫扣器，以滿足控制的需要。

欠壓脫扣器也是一種電磁式脫扣器，可感受電源電壓的變化。當電源電壓正常（額定電壓）時，銜鐵處于吸合狀態。當電源電壓降到某一數值時（通常為額定電壓的35%至75%），欠電壓脫扣器的銜鐵吸合力不足，在反力彈簧的作用下，銜鐵被釋放從而使斷路器分?jǐn)唷?/span>

（3）電子式脫扣器

電子式脫扣器由傳感器、電子電路和脫扣執行機構組成。電子式脫扣器可方便地獲得長延時、短延時、瞬時保護特性和接地保護等，具有明顯的優勢，同時發展迅速。

電子式脫扣器的傳感器為電流互感器，裝在斷路器的主電路中，經過適當?shù)碾娏鞅确从持麟娏鞯淖兓；ジ衅饔袃煞N形式，其一為帶鐵芯速飽和互感器，它的二次輸出可作為電子電路的工作電源，其低電流區域線性度較好，也可用作采集電流信號的變化。其二為無鐵芯的空心互感器，線性度好，主要作為信號采集。為了提高脫扣器的可靠性和精確度，可同時采用兩種互感器來組成采樣電路，現代智能型斷路器就采用這種方式。

電子式脫扣器的脫扣執行機構，可用分勵脫扣器、欠壓脫扣器或磁通變換器來組成。采用分勵脫扣器的工作原理：電子電路的最終觸發信號送至分勵脫扣器，使分勵脫扣器吸合，從而使斷路器分?jǐn)唷Ｍ瑯硬捎们穳好摽燮鞯氖请娮与娐返淖罱K觸發信號送至欠壓脫扣器，將欠壓脫扣器短接，使欠壓脫扣器動作從而分?jǐn)鄶嗦菲?。這兩種方式的優點是結構簡單，通用性強；缺點是電子電路要提供較大的功率，且動作速度較慢，在老產品中較多采用。在新型智能斷路器中，則采用磁通變換器做脫扣執行機構，其消耗功率小，動作速度快，體積重量也小，工作可靠。

所謂磁通變換器，是一種類似于極化繼電器工作原理的電磁系統。當斷路器處于正常合閘位置時，磁通變換器的鐵芯被永久磁鋼的吸力吸住。當出現過電流時，通過傳感器至微處理器處理過的信號使線圈有電流流過，提供一個反向磁通，抵消了永久磁鋼的吸力，鐵芯在反作用彈簧作用下彈出，推動機構的脫扣從而分?jǐn)鄶嗦菲?。由于造成反向磁通的電流極小，因而脫扣所需功率很小。

2、脫扣執行原件

脫扣執行元件包括主觸頭和滅弧室，輔助觸頭也是一種執行元件。觸頭執行接通和分?jǐn)嚯娐返娜蝿?wù)，滅弧室配合觸頭動作，幫助熄滅觸頭分?jǐn)鄷r(shí)產生的電弧。觸頭系統有很多種類型，如單斷點觸頭、雙斷點觸頭（橋式觸頭、旋轉觸頭）、單片觸頭、并聯觸頭，以及對接觸頭和插入式觸頭，具體情況具體分析。滅弧室有柵片式和窄縫式等。交流斷路器多用柵片式，直流斷路器多用窄縫式。

3、傳遞原件

承擔力的傳遞和變換的部件，包括傳動機構、自由脫扣機構、主軸、牽引桿等。傳動機構將人力或電力轉換為合閘力，使斷路器合閘。主軸將三相或三相加N相觸頭一道閉合或分?jǐn)?。自由脫扣機構是低壓斷路器的一種特有性能，將傳動機構和觸頭系統之間的聯系變?yōu)槿嵝月?lián)系。當自由脫扣機構再扣時，傳動機構特別是手動傳動機構能直接帶動觸頭系統閉合；當自由脫扣機構脫扣時，則解脫了傳動機構與觸頭系統之間的聯系，這時傳動機構不能帶動觸頭系統閉合。

4、其它附件

構成一臺完整的斷路器，還可有許多附件，比如輔助觸頭、二次接線端子、OK指示、隔板等以供用戶選擇。

塑殼斷路器和框架斷路器有什么本質的區別？

斷路器可用來分配電能，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。而且在分?jǐn)喙收想娏骱笠话悴恍枰兏悴考?。目前，已獲得了廣泛的應用。斷路器按其使用范圍分為高壓斷路器，和低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。配電系統包括變壓器和各種高低壓電器設備，低壓斷路器則是一種使用量大面廣的電器。

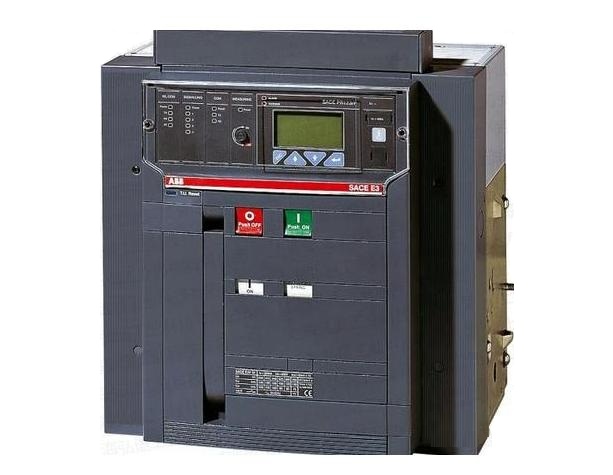

框架斷路器分段能力高且功能完善

塑殼斷路器采用塑料化結構，特點是將斷路器外殼、框架采用塑料壓制而成，將觸頭、滅弧系統都放在絕緣小室中，防止相間短路，確保電弧向上噴出，保證觸頭系統可靠分?jǐn)唷６蚣軘嗦菲鞑捎媚K化結構，分為框架、觸頭滅弧系統、手動操作機構、電動操作機構、智能型控制器以及抽屜座等部分。每個部分都成為一個完整獨立的部件，組裝時只需1-2個螺釘即可將其固定，拆裝十分方便有利于檢修維護。

塑殼斷路器產品種類繁多，其特點是結構緊湊，操作容易，功能比較簡單，一般配置過流脫扣器和瞬時脫扣器，框架斷路器則功能完善，特別是近年來單片機技術的應用，框架斷路器向著高性能、易維護、網絡化的方向發展。

在額定電流上，塑殼斷路器一般為630A(一些新產品可達到1600A)以下，而框架斷路器的額定電流要大很多，一般為630A-6300A(比如我們公司生產的DW15,DW16和DW17系列框架斷路器都達到了這個標準)。另外在分段能力上，框架斷路器要比塑殼斷路器高。

在實際應用中，800A以上的回路或分段能力要求特別高的回路或需要功能較多的回路應該采用框架斷路器，630A以下的回路，一般使用塑殼斷路器。


塑殼斷路器適用于做支路保護開關

框架斷路器的所有零件都裝在一個絕緣的金屬框架內，常為開啟式，可裝設多種附件，更換觸頭和部件較為方便，多用在電源端總開關。過電流脫扣器有電磁式，電子式和智能式脫扣器等幾種。斷路器具有長延時、短延時、瞬時及接地故障四段保護，每種保護整定值均根據其殼架等級在一定范圍內調整。手動及電動操作均有，隨著微電子技術的發展，目前部分智能型斷路器具有區域選擇連鎖功能，充分保證了動作的靈敏性和選擇性。

塑殼斷路器是接地線端子外觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內，一般不考慮維修，適用于作支路的保護開關，過電流脫扣器有電磁式和電子式兩種，一般電磁式塑殼斷路器為非選擇性斷路器，僅有長延時及瞬時兩種保護方式，電子式塑殼斷路器有長延時、短延時、瞬時和接地故障四種保護功能。部分電子式塑殼斷路器新推出的產品還帶有區域選擇性連鎖功能。大多數塑殼斷路器為手動操作，也有部分帶電動機操作。

框架斷路器多作為配電系統的主開關

框架斷路器一般也被稱作開啟式斷路器或者萬能式斷路器，有手操作，械桿操動，儲能式，非儲能式以及電動式等操作形式。按安裝方式可分為固定式和抽屜式兩種，固定式外殼采用金屬材料，外型尺寸較大，防護等級較低。抽屜式則采用工程塑料外殼，結構較為緊湊，防護等級高，檢修方便。按保護特性分，框架斷路器可分為非選擇性(A類)和選擇性(B類)，B類斷路器多采用電子式過電流脫扣器，具有長延時，短延時和瞬時動作保護三段保護特性。智能型框架斷路器內置單片機，具有顯示，報警，自檢和通信功能?？膳c工控機組成監控系統，框架斷路器的最大特點是容量大，極限分段能力高和足夠的短時耐受電流，如DW17型斷路器的額定電流高達5000A，額定短時耐受電流高達100KA，這使得框架斷路器有很好的選擇性和穩定性。

正是由于這些優秀的特點，使得框架斷路器的價格較高，多用于低壓配電系統的主開關，以及重要的，負載較大的主干線和大型電動機的保護。

塑殼斷路器也被成為裝置式斷路器，所有的零件都密封于外殼中，輔助觸點，欠電壓脫扣器以及分勵脫扣器等多采用模塊化。由于結構非常緊湊，塑殼斷路器基本無法檢修。其多采用手動操作，大容量可選擇電動分合。由于電子式過電流脫扣器的應用，塑殼斷路器也可分為A類和B類兩種，B類具有良好的三段保護特性，但由于價格因素，采用電磁式脫扣器的A類產品的市場占有率更高。

塑殼斷路器的特點是體積小，接觸防護好，安裝適用方便且價格便宜。但與框架斷路器相比，其容量小，短路分段能力低，選擇性和耐受能路差，智能化方面也略顯不足。雖然近年來，新型的塑殼斷路器容量已經做到了很高，但由于結構上的不足，短時耐受能力依然無法得到大幅改善，選擇塑殼斷路器時必須注意這個問題。
